官网首页 ꄲ 工业安全隔离网闸 ꄲ 信创工业安全隔离网关网闸双主机+隔离板 GT-2880ZN

Control Render Error!ControlType:productSlideBind,StyleName:Style1,ColorName:Item0,Message:InitError, ControlType:productSlideBind Error:未将对象引用设置到对象的实例。

ꁆ ꁇ

GT-2880ZN是一款基于工业物联网架构设计，采用“2+1”（双主机+隔离板）架构实现的工业级软硬件一体化设备。本产品为内网安全要求高，需要防止受到外部攻击和内部信息数据泄漏，为企业实现安全的内外网信息交互提供（内部网络对于外部网络来说网络协议不可达）数据网络安全解决方案。

信创工业安全隔离网关网闸双主机+隔离板 GT-2880ZN

产品详情

工业安全隔离网闸（信创）GT-2880ZN 通讯管理机 工业/视频环网OPC网关

安全隔离网闸为8个485或232串口， 8个以太网口两大类，网关寄存器动态支持最大30000点。

安全隔离网闸采用“2+1”的系统架构，由内、外网主机单元与数据交换单元（隔离交换芯片）三部分组成，采用类似船闻摆渡的工作原理在内、外主机之间摆波应用数据，安全隔离网络的同时做实时的数据交换。

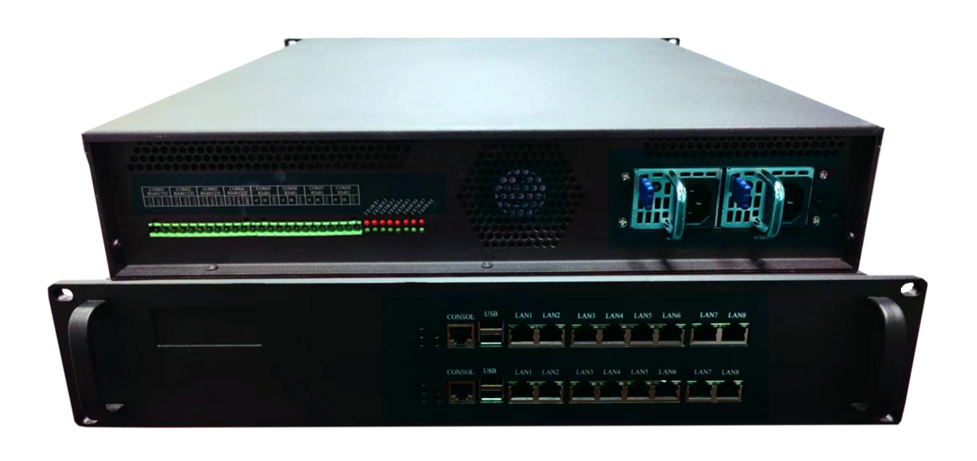

GT-2880ZN工业安全隔离网闸

GT-2880ZN硬件采用标准19英寸的2U机柜，满足工业等和能耗平台通信接入的安全防护升级要求，采用模块化、可扩展、低功耗、高度集成、配置灵活，具备双电源接入接口（单电源状态蜂鸣报警），保障设备稳定运行。本产品为工业级一体化终端产品，通过CE的电磁兼容测试。内网侧采用网口和串口支持采集Modbus、DLT645、T188、IEC104、PLC、OPC/DA、OPC/UA等标准协议，外网侧支持能耗国标、MQTT定制、HTTP定制、远程运维等行业专用协议。系统采用专用隔离设备分隔内端主机系统和外端主机系统，从原理上实现切断所有的TCP连接，包括 UDP、ICMP 等其他各种协议，使各种恶意程序无法通过安全隔离网闸进入内网侧。系统支持设备密钥、工程参数的管理、备份与恢复。产品通过电磁兼容测试和公安部安全测试，适用于为企业实现安全的内外网数据通信交互。

产品核心能力

物联网智能网关：
·支持多种工业协议：Modbus TCP、Modbus RTU、OPC UA/DA、CAN、IEC61850、DTL645-1997/2007、T188、PLC、IEC60870(101\102\103\104)、HJT212-2005/2017等100多种协议
·边缘计算能力：快速适配不同行业边缘智能数据处理
·高可靠性设计：全工业化设计、多级链路检测实现故障自恢复
·支持自编程：采用python，nodejs，快速定制新功能

设备远程运维系统：
·开启了一条用户和远程设备的透明通道，实现远程PLC编程、远程维护设备、设备远程升级、远程控制

工业物联网云平台：
·工业物联网云平台，平台配合专用采集系统，为工业设备生产、租赁、运维、监管等用户提供咨询、设计、研发在内的工业物联网云平台应用整体解决方案

行业深度定制系统：
·泛在电力物联网、工业互联网等行业应用系统
·基于产品稳定的应用内核、丰富的协议栈，可以快速移植于各种硬件产品，给客户做深度OEM定制

功能描述

系统架构：采用2+1系统架构（内、外主机+数据交换单元），利用电路切换技术实现生产网与管理网隔离。采用应用代理工作机理，内、外主机分别独立完成与内、外网客户端/服务器的交互，实现应用隔离。

网络适应性：支持透明、代理、路由三种工作模式，适应各种网络环境。

工控协议：支持OPC、Modbus、DNP3、IEC60870-101/102/103/104、IEC61850、MMS、S7、电力单向无反馈等工控协议。

信令控制：深度解析工控协议，实现对功能码、线圈值、值域范围等参数的控制，业务数据流单向传输。可实现OPC只读，Modbus限制值域范围等控制功能。

数据库交换：支持主流数据库以及国产数据库的代理访问和同步功能。支持同构、异构的数据库同步。

视频访问：支持主流视频协议（onvif/rtsp），支持视频传输协议的信令控制，如只允许查看，不允许做云台控制。

协议定制：通过应用自定义模块可定义客户私有应用协议数据格式，确保数据的真实性与业务的可靠性。

内容检查：深度检查和过滤传输数据的内容，只传输明确允许的业务数据，除此之外，无论信息是否有害全部丢弃。

日志审计：对通过设备传输的应用代理数据、管理行为进行记录和分析，为管理者提供准确、客观、完整的日志记录和分析报告。

高可用性：支持双机热备和多机负载，最大化地保障可靠性。内置高效的均衡算法，适用于大流量、高负载的应用场合。

GT-2880ZN 工业安全隔离网闸硬件参数

硬件参数：
结构		“2+1”（双主机+隔离）
CPU		飞腾E2000Q 4核CPU处理器
内存		4GB SO-DIMM DDR4，最大支持16GB
存储		32G固态（32G/64G可选）
网口		内、外侧各8 路 10M/100M/1000M 自适应
串口		内网8路RS485，2路RS232通讯端口（异步分时复用）
USB接口		内、外侧各两路USB接口
CONSOL口		内、外侧各一路CONSOL接口
VGA接口		内、外侧各一路VGA接口
看门狗		支持软件、硬件看门狗
指示灯		8路串口指示灯，内外各1路电源指示灯
RESET按键		默认恢复出厂设置IP
电气规格：
工作电源	AC220宽压双电源冗余（AC 90V-260V）
额定功率	<60W
环境参数：
环境湿度	5%-95%无凝结
工作温度	-20℃至+70℃
防护等级	IP30
冷却方式	内置风扇
TN-2068其他参数：
安装方式	标准机架式
尺寸	430mm×450mm×89mm(L×W×H)不含挂耳
整机重量	8150g
设备外壳	镀锌钢+全铝面板
MTBF	>50000小时

典型应用

1、部署于流程工业的生产管理网络与生产监控/控制网之间，允许生产管理网通过OPC/Modbus等工控协议采集生产网的实时数据。

2、部署于离散工业的生产管理网与机床生产网之间，DNC服务器通过工业安全网闸下发生产图纸文件，采集数控机床的生产工况数据、视频数据等。

3、部署于水务、环保、煤矿等行业的数据监控网与管理网之间，通过工业安全网闸采集监控网络服务器的实时数据，浏览视频监控数据。

$F:\Desktop\p\1808_J.png$

设备采集端可支持的协议如下：

电力规约

CDT91
DNP3
DLT645_1997
DLT645_2007
IEC60870_5_101
IEC60870_5_102
IEC60870_5_103
IEC60870_5_104
IEC61850

Mobus

Modbus RTU
Modbus TCP
Modbus ASCII

PLC

AB_DF1
AB_ETH
AB_LOGIX_CIP
FUJI_SPH2000
GE_ETHERNET
MITSUBISHI_FX
MITSUBISHI_Q_TCP
OMRON_HOSTLINK
SIEMENS_S7_200_PPI
SIEMENS_S7_200_TCP
SIEMENS_S7_300_TCP
SIEMENS_S7_400_TCP
SIEMENS_S7_1200_TCP
SIEMENS_S7_1500_TCP
SIEMENS_S7_SMART
