船舶智能化监测项目｜NMEA0813导航设备转Modbus RTU_TCP网关应用案例
本次项目为全新建造民用船舶智能化监测配套工程，船舶搭载GPS定位、罗经、风速风向、测深仪、计程仪等全套导航传感设备，所有导航设备统一遵循NMEA0813海事专用通讯协议输出运行数据。
船舶配套的上位机综合监测管理系统仅支持Modbus RTU/Modbus TCP标准工业协议，无法直接解析、采集NMEA0813协议导航数据，导致导航设备数据无法接入船舶监测平台，无法实现航行状态集中监控、数据记录、异常告警及智能运维管理，不符合现代新造船智能化、集成化设计标准。
为解决协议不兼容、数据孤岛问题，项目需部署专用通讯网关，实现多路NMEA0813导航信号统一采集、协议解析、数据转换，标准化输出Modbus RTU/TCP数据，无缝对接船舶综合监测系统，搭建全船导航数据一体化监测体系。
1.协议壁垒严重：船舶导航设备均为海事专用NMEA0813协议，属于非通用工业协议，主流船舶监测系统、工控平台无原生解析能力，数据无法直接互通。
2. 数据分散孤立：各类导航设备独立输出数据，无统一汇聚通道，无法实现定位、航向、航速、水深、气象等多维度航行数据集中汇总监测。
3. 适配改造难度大：导航设备固件固定、无法修改输出协议，上位监测系统为定型成套设备，无协议拓展接口，软硬件改造成本高、周期长、风险大。
4. 船舶工况严苛：船舱内电磁干扰强、温湿度变化大、电压波动频繁，普通民用网关稳定性差，易出现断连、丢包、数据错乱问题，无法满足船用长期稳定运行要求。

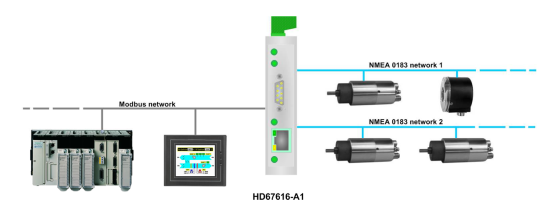

本项目采用NMEA0813转Modbus RTU/TCP专用通讯网关作为核心数据转换设备，搭建“导航设备→协议网关→船舶综合监测系统”的标准化数据传输链路，无需改造原有导航设备及上位监测系统，快速实现协议互通与数据汇聚。
网关专为船舶导航场景定制，原生兼容全品类NMEA0813导航报文，可精准解析GGA、RMC、VHW、MWV、DPT等常用导航语句，覆盖船舶定位、航速、航向、水深、气象等核心航行参数。同时支持Modbus RTU（串口）、Modbus TCP（网口）双协议输出，可适配不同型号船舶监测系统对接需求。
（1）前端采集：船上GPS、电子罗经、风速风向仪、测深仪、计程仪等导航设备，通过RS232/RS485串口输出NMEA0813原始数据；
（2）协议转换：通讯网关实时接收多路NMEA0813报文，完成数据校验、解析、去重、规整，转换为标准Modbus寄存器数据；
（3）数据上传：网关通过网口/串口，以Modbus TCP/RTU制式将标准化数据上传至船舶综合监测系统；
（4）平台应用：监测系统读取寄存器数据，实现航行数据实时显示、集中监测、历史存储、异常报警、报表统计等功能。
（5）网关选型：
型号1: HD67616 - NMEA0183 / Modbus RTU Slave 转换器
型号2: HD67617 - NMEA0183 / Modbus TCP Slave 转换器
这些产品适用于在 NMEA 0183 船用设备与 Modbus RTU 设备和控制器之间交换数据，帮助将船用仪表与监控和控制系统集成在一起。
HD67616 - NMEA0183 / Modbus Slave 转换器。
该转换器允许您将一些 NMEA0183 设备（例如液位传感器、供暖和制冷管理、照明等）连接到 Modbus RTU网络（例如 PLC、HMI 等），以便在网络之间交换信息。
HD67617 - NMEA0183 / Modbus TCP Slave 转换器。
该转换器允许您将一些 NMEA0183 设备（例如液位传感器、供暖和制冷管理、照明等）连接到 Modbus TCP 网络（例如 PLC、HMI 等），以便在网络之间交换信息。
根据船舶导航设备点位及监测系统通讯规则，自定义网关数据映射关系，将NMEA0813碎片化导航报文，规整为统一的Modbus寄存器地址，保障数据对应精准、传输稳定，支持后期设备点位扩容、参数增减，适配船舶后续智能化升级需求。
1. 现场勘测与方案确认：梳理全船导航设备型号、通讯接口、输出报文格式，确认上位监测系统Modbus通讯参数（波特率、IP地址、寄存器规则），制定专属协议转换与接线方案。
2. 网关参数预配置：提前完成网关NMEA0813报文解析规则、数据采集周期、Modbus通讯模式、寄存器映射配置，出厂预调试，减少现场施工周期。
3. 现场安装接线：完成网关船舱固定安装、导航设备串口接线、上位系统通讯接线，严格遵循船舶电气施工规范，做好防水、防干扰、防震动防护处理。
4. 联调测试优化：通电后完成设备通讯联调，校验各类导航数据解析精度、传输延时、稳定性，排查丢包、错码、数据漂移等问题，优化采集频率与滤波参数，保障数据精准同步。
5. 试运行与交付：72小时不间断满载试运行，系统数据实时同步、无断连、无异常，完成项目验收、技术交底及运维培训，正式交付使用。
1. 彻底解决协议兼容问题：完美实现NMEA0813海事导航协议与Modbus工业协议的无缝转换，原有导航设备、监测系统无需任何软硬件改造，快速打通全船数据通讯链路。
2. 实现导航数据一体化监测：船舶定位、航向、航速、水深、风速风向等所有航行核心数据统一汇聚至监测平台，实现集中可视化监控，支撑船舶安全航行与智能运维。
3. 数据传输稳定可靠：网关适配船舶复杂电磁环境，具备抗干扰、防浪涌、宽温运行能力，数据采集准确率99.9%，无丢包、断连、数据错乱问题，满足船舶长期24小时不间断运行需求。
4. 降本增效、扩展性强：极简改造方案大幅降低项目改造成本与施工周期，标准化Modbus输出格式，可兼容各类船舶工控、监测、能效管理系统，支持后期新增导航设备点位拓展。
5. 符合船用规范标准：整套数据采集转换方案满足新造船智能化设计要求，适配船舶电气安全与通讯规范，顺利通过船舶出厂验收。
1. 专属协议适配深耕船舶导航通讯场景，原生支持NMEA0813全系列报文解析，针对性解决海事设备与工业监测系统的通讯壁垒，通用性、适配性远超普通工业网关。
2. 双协议灵活输出同时支持Modbus RTU、Modbus TCP双向转换输出，适配串口、网口两类主流船舶监测系统，适配绝大多数新造船、改造船项目场景。
3. 船级工况适配针对船舱高干扰、高震动、温湿度波动大的恶劣工况优化，具备极强的环境适应性与抗干扰能力，运行稳定、故障率低。
4. 低投入高回报即插即用、无需改造原有设备，施工简单、调试便捷，大幅缩短项目周期，降低智能化改造投入成本，后期运维简单、扩容方便。
