半导体工艺气体精准控制应用案例：HT5S-ECM-EIS 网关实现费尔顿 FELTON MFC 质量流量计与 AB PLC 无缝集成
一、项目背景
在半导体芯片制造、光伏电池生产及精密镀膜等高端工艺领域，工艺气体的精确流量控制直接决定产品良率和工艺稳定性。费尔顿（FELTON）作为国内领先的气体质量流量控制器（MFC）品牌，其 TCP/GCE 系列 MFC 采用热式计量原理，具备 ±1.0% 设定值精度（≥30% 满量程）和 <1 秒响应时间，广泛应用于 CVD、PVD、刻蚀、扩散等关键制程 。
然而，费尔顿 MFC 支持 EtherCAT 数字通信协议，而半导体生产线的主流控制系统多采用 罗克韦尔（Rockwell）AB PLC（如 ControlLogix 或 CompactLogix 系列），基于 EtherNet/IP 工业以太网架构。协议差异导致 MFC 无法直接接入 AB PLC 控制网络，制约了工艺设备的数字化集成。那么就需要北京中科易联通过HT5S-ECM-EIS工业网关来打通这座桥梁。
二、解决方案

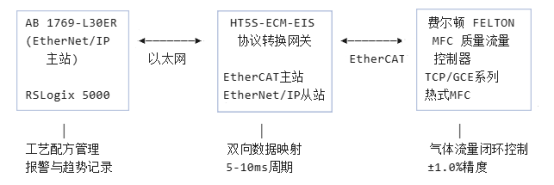

本项目采用 北京中科易联 HT5S-ECM-EIS 协议转换网关，作为 EtherCAT 主站与 EtherNet/IP 从站之间的协议桥梁，实现费尔顿 MFC 质量流量计与 AB PLC 的高效数据交互。
EtherCAT 主站网关核心功能：
- EtherCAT 主站侧：作为 EtherCAT 网络主站，支持连接费尔顿 MFC、伺服驱动器、阀门等从站设备，最多支持 32 个 EtherCAT 从站（含 20 轴运动控制），PDO 数据长度可达 512 字节
- EtherNet/IP 从站侧：作为 EtherNet/IP 从站，兼容 AB 1769-L30ER、1756-EN2T 等 PLC，支持 490 字节输入/输出 数据交换，集成双端口交换机实现菊花链拓扑
- 数据映射：支持 PDO 数据按字节任意映射，数据处理周期 5-10 ms，满足实时控制需求
三、实施过程
1. 硬件安装与接线
EtherCAT 侧接线：
- 采用标准 RJ45 以太网接口，支持 100BASE-TX
- 连接费尔顿 MFC 的 EtherCAT 接口，实现分布式安装
- 支持线型、星型、树型拓扑，最大站间距离 100 米
EtherNet/IP 侧接线：
- 网关配备 双 RJ45 端口 集成交换机，支持菊花链连接
- 直连 AB PLC 的 EtherNet/IP 模块（如 1769-L30ER 内置以太网口）
- 或接入 Stratix 系列工业以太网交换机，构建冗余环网
电源与接地：
- DC 24V/200mA 供电，建议连接保护地 PE
- 网关尺寸 118×143.2×33.5 mm，35mm DIN 导轨安装，节省机柜空间

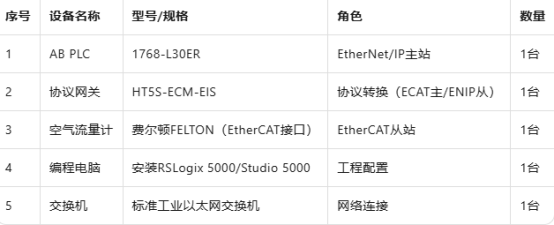

设备清单：
2. 网关配置（EtherCAT 侧）
（1）导入 ESI 文件
- 从费尔顿官网获取 LAC0120-BF04（或对应 MFC 型号）的 XML 设备描述文件
- 登录网关 WEB 配置界面，进入 ET-File 页面上传 ESI 文件
- 确认 `devDesc` 字段不为 0，验证 XML 文件有效性
（2）配置 PDO 映射
- 进入 ECAT-Model-RX（接收）和 ECAT-Model-TX（发送）界面
- 勾选需要映射的 PDO 对象：
- 流量设定值（Set Point）：16 位或 32 位整数
- 实际流量值（Flow Rate）：浮点或整数格式
- 阀门开度（Valve Position）：百分比或 DAC 值
- 状态字（Status Word）：就绪、报警、流量稳定等标志位
- 控制字（Control Word）：启动、停止、复位等命令
（3）拓扑扫描与从站识别
- 进入 拓扑扫描 界面，点击扫描按钮
- 网关自动识别在线 MFC 设备数量，显示从站地址和状态
- 设置 Sync Cycle 同步周期（如 2 ms 或 4 ms），确保与工艺节拍匹配
3. PLC 组态（EtherNet/IP 侧）
（1）加载 EDS 文件
- 在 RSLogix 5000/Studio 5000 中，通过 Tools → EDS Hardware Installation Tool 导入 HT5S-ECM-EIS 的 EDS 文件
（2）添加网关模块
- 在 Controller Organizer 中，右键点击 1769-L30ER Ethernet Port，选择 New Module
- 选择 HT5S-ECM-EIS 设备类型，配置：
- Name：Gateway_MFC
- IP Address：192.168.1.10（与 PLC 同网段）
- Input/Output Size：根据实际 PDO 映射设置（如 64 字节输入/64 字节输出）
（3）创建标签与程序
- 在 Controller Tags 中创建对应数据结构：
```ladder
Gateway_MFC:I.Flow_Actual // 实际流量值（REAL）
Gateway_MFC:I.Flow_Setpoint // 流量设定反馈（REAL）
Gateway_MFC:I.Status_Word // 状态字（INT）
Gateway_MFC:O.Flow_Command // 流量设定输出（REAL）
Gateway_MFC:O.Control_Word // 控制命令（INT）
```
（4）下载与在线监控
- 设置通信路径 Communications → Who Active，选择目标 PLC
- 下载工程并切换至 Run 模式
- 通过 Controller Tags 在线监视 MFC 实时数据
4. 工艺集成与调试
流量控制回路：
- 在 PLC 中编写 PID 控制程序，根据工艺设定值调节 MFC 流量
- 利用网关 5-10 ms 的数据刷新周期，实现快速闭环控制
- MFC 自适应 PID 算法在 <1 秒内响应设定点变化，超调量 <2%
配方管理：
- 通过 AB PLC 的 Recipe 功能，存储不同工艺的气体流量参数
- 网关确保配方数据实时下发至 MFC，切换时间 <100 ms
报警与安全：
- 监控 MFC 状态字中的 流量偏差报警、阀门故障、通讯超时等信号
- 设置 联锁保护：当 MFC 通讯中断或流量超差时，自动切断气源并报警
四、应用效果
1. 高精度流量控制
- 费尔顿 MFC 实现 ±1.0% 设定值精度（≥30% 满量程），满足半导体工艺对气体流量的严苛要求
- 温度补偿算法确保在 10~45℃ 环境温度范围内保持稳定精度
- 年零点漂移 <0.6% 满量程，减少校准频次
2. 实时性与可靠性
- 网关 5-10 ms 的数据处理周期，确保流量控制回路快速响应
- EtherCAT 分布式时钟同步，多路 MFC 协调控制时间偏差 <1 μs
- 工业级设计，工作温度 -40℃~+75℃，适应半导体洁净室环境
3. 无缝集成与扩展
- 无需修改 AB PLC 程序架构，MFC 数据以标准标签形式呈现
- 单台网关支持 32 个 EtherCAT 从站，可扩展至多台 MFC 及阀门、压力控制器等设备
- 双端口交换机支持 菊花链拓扑，简化布线，降低网络成本
4. 调试与维护便捷
- 网关支持 WEB 在线诊断，实时查看 EtherCAT 网络状态和 PDO 数据
- 支持 SDO 读写，可在线修改 MFC 参数（如 PID 系数、量程范围）
- USB 接口用于固件升级和配置备份
五、典型应用场景
1. 半导体 CVD 设备
- 在化学气相沉积（CVD）工艺中，精确控制 SiH₄、NH₃、N₂O 等反应气体流量
- 多路 MFC 协调控制，确保薄膜沉积均匀性和重复性
2. 光伏电池镀膜
- PECVD 工序中，控制硅烷、氨气流量，实现氮化硅减反射膜沉积
- 利用MFC 宽量程通过ETHERCAT接口接入AB的PLC系统平台，适应不同产能需求
3. 光纤预制棒制造
- MCVD 工艺中，精确控制 SiCl₄、GeCl₄ 等卤化物载气流量
- 通过 AB PLC 实现多区温控与流量联动，确保折射率分布精确
- 控制 O₂、CO₂、N₂ 等气体流量，维持生物反应器内环境稳定
- 符合 SEMI E18-91 标准，满足制药行业合规要求
5. 汽车零部件生产线
焊接、装配工位使用EtherCAT I/O模块和阀岛，通过网关接入工厂级EtherNet/IP网络，实现设备联网和数据采集。
6. 包装机械多轴协调
在EtherCAT侧连接伺服驱动器实现高精度运动控制，同时通过EtherNet/IP与AB PLC交换生产数据，实现信息层与控制层融合。
7. 过程工业仪表集成
将支持EtherCAT的新型智能流量计、压力变送器、温度传感器接入现有AB PLC控制系统，实现DCS系统升级。
六、项目总结
北京中科易联 HT5S-ECM-EIS 协议网关 成功解决了费尔顿 FELTON MFC 质量流量计与 AB PLC 控制系统的协议兼容性问题。该方案具有以下核心价值：
- 协议透明转换：EtherCAT 主站与 EtherNet/IP 从站无缝映射，无需额外编程
- 高性能实时控制：5-10 ms 数据周期，满足半导体工艺快速响应需求
- 大规模扩展能力：单网关支持 30个从站，适应复杂工艺设备集成
- 工业级可靠性：宽温设计、双端口冗余，确保 7×24 小时稳定运行
通过该网关的应用，半导体制造企业得以在保留原有 AB PLC 控制架构的前提下，无缝集成国产高端 MFC 设备，既提升了工艺控制精度，又降低了设备集成成本，为半导体装备的国产化替代提供了可靠的通信解决方案。
产品型号：HT5S-ECM-EIS（EtherCAT 主站转 EtherNet/IP 从站协议转换网关）
厂商：北京中科易联科技有限公司
适配设备：费尔顿 FELTON TCP/GCE 系列 MFC、各类 EtherCAT 从站设备
控制系统：罗克韦尔 AB ControlLogix/CompactLogix 系列 PLC
技术支持：https://www.fieldbus.com.cn
